Re: Aufgaben und Übungen,

So, ich mache jetzt eine Aufgabe mit Zuständen, codiert

bei 0 beginnend, konsekutiv nummeriert, unär kodiert.

In den Übunsprogramm ist noch ein Fehler. Es kann nicht gleichzeitig der Zustand z2 folgen wo auch Zustand z3 folgen würde unter denselben Bedingungen, zum Beispiel, das müsste nachkorrigiert werden.

3 3 2 2
3 3 2 2
1 1 1 1
0 0 0 0
Zustand	Eingabe	Ausgabe	Folgezustand
0		0		1		3
0		1		0		3
0		2		3		2
0		3		3		2
1		0		0		3
1		1		3		3
1		2		3		2
1		3		0		2
2		0		0		1
2		1		3		1
2		2		3		1
2		3		0		1
3		0		3		0
3		1		0		0
3		2		0		0
3		3		2		0

Zustand	Eingabe	Ausgabe	Folgezustand   Folgezustand un"ar   Eingabe bin"ar   Ausgabe bin"ar
                                       z3+ z2+ z1+ z0+     x1  x0          y1  y0
0		0		1		3              1   0   0   0       0   0           0   1
0		1		0		3              1   0   0   0       0   1           0   0
0		2		3		2              0   1   0   0       1   0           1   1
0		3		3		2              0   1   0   0       1   1           1   1
1		0		0		3              1   0   0   0       0   0           0   0
1		1		3		3              1   0   0   0       0   1           1   1
1		2		3		2              0   1   0   0       1   0           1   1
1		3		0		2              0   1   0   0       1   1           0   0
2		0		0		1              0   0   1   0       0   0           0   0
2		1		3		1              0   0   1   0       0   1           1   1
2		2		3		1              0   0   1   0       1   0           1   1
2		3		0		1              0   0   1   0       1   1           0   0
3		0		3		0              0   0   0   1       0   0           1   1
3		1		0		0              0   0   0   1       0   1           0   0
3		2		0		0              0   0   0   1       1   0           0   0
3		3		2		0              0   0   0   1       1   1           1   0

+++++++++++++++++++++++++++++++++
z3+
Zustand	Eingabe	Ausgabe	Folgezustand   Folgezustand un"ar   Eingabe bin"ar   Ausgabe bin"ar
                                       z3+ z2+ z1+ z0+     x1  x0          y1  y0
0		0		1		3              1   0   0   0       0   0           0   1
0		1		0		3              1   0   0   0       0   1           0   0
1		0		0		3              1   0   0   0       0   0           0   0
1		1		3		3              1   0   0   0       0   1           1   1

z3+ <= (z0 and not x1 and not x0) or (z0 and not x1 and x0) or (z1 and not x1 and not x0) or (z1 and not x1 and x0)

z2+
Zustand	Eingabe	Ausgabe	Folgezustand   Folgezustand un"ar   Eingabe bin"ar   Ausgabe bin"ar
                                       z3+ z2+ z1+ z0+     x1  x0          y1  y0
0		2		3		2              0   1   0   0       1   0           1   1
0		3		3		2              0   1   0   0       1   1           1   1
1		2		3		2              0   1   0   0       1   0           1   1
1		3		0		2              0   1   0   0       1   1           0   0

z2+ <= (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and x1 and not x0) or (z1 and x1 and x0)

z1+
Zustand	Eingabe	Ausgabe	Folgezustand   Folgezustand un"ar   Eingabe bin"ar   Ausgabe bin"ar
                                       z3+ z2+ z1+ z0+     x1  x0          y1  y0
2		0		0		1              0   0   1   0       0   0           0   0
2		1		3		1              0   0   1   0       0   1           1   1
2		2		3		1              0   0   1   0       1   0           1   1
2		3		0		1              0   0   1   0       1   1           0   0

z1+ <= z2

z0+
Zustand	Eingabe	Ausgabe	Folgezustand   Folgezustand un"ar   Eingabe bin"ar   Ausgabe bin"ar
                                       z3+ z2+ z1+ z0+     x1  x0          y1  y0
3		0		3		0              0   0   0   1       0   0           1   1
3		1		0		0              0   0   0   1       0   1           0   0
3		2		0		0              0   0   0   1       1   0           0   0
3		3		2		0              0   0   0   1       1   1           1   0

z0+ <= z3

y1
Zustand	Eingabe	Ausgabe	Folgezustand   Folgezustand un"ar   Eingabe bin"ar   Ausgabe bin"ar
                                       z3+ z2+ z1+ z0+     x1  x0          y1  y0
0		2		3		2              0   1   0   0       1   0           1   1
0		3		3		2              0   1   0   0       1   1           1   1
1		1		3		3              1   0   0   0       0   1           1   1
1		2		3		2              0   1   0   0       1   0           1   1
2		1		3		1              0   0   1   0       0   1           1   1
2		2		3		1              0   0   1   0       1   0           1   1
3		0		3		0              0   0   0   1       0   0           1   1
3		3		2		0              0   0   0   1       1   1           1   0

y1 <= (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and not x1 and x0) or (z1 and x1 and not x0) or (z2 and not x1 and x0) or (z2 and x1 and not x0) or (z3 and not x1 and not x0) or (z3 and x1 and x0);

y0
Zustand	Eingabe	Ausgabe	Folgezustand   Folgezustand un"ar   Eingabe bin"ar   Ausgabe bin"ar
                                       z3+ z2+ z1+ z0+     x1  x0          y1  y0
0		0		1		3              1   0   0   0       0   0           0   1
0		2		3		2              0   1   0   0       1   0           1   1
0		3		3		2              0   1   0   0       1   1           1   1
1		1		3		3              1   0   0   0       0   1           1   1
1		2		3		2              0   1   0   0       1   0           1   1
2		1		3		1              0   0   1   0       0   1           1   1
2		2		3		1              0   0   1   0       1   0           1   1
3		0		3		0              0   0   0   1       0   0           1   1

y0 <= (z0 and not x1 and not x0) or (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and not x1 and x0) or (z1 and x1 and not x0) or (z2 and not x1 and x0) or (z2 and x1 and not x0) or (z3 and not x1 and not x0);


z3+ <= (z0 and not x1 and not x0) or (z0 and not x1 and x0) or (z1 and not x1 and not x0) or (z1 and not x1 and x0);
z2+ <= (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and x1 and not x0) or (z1 and x1 and x0);
z1+ <= z2;
z0+ <= z3;
y1 <= (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and not x1 and x0) or (z1 and x1 and not x0) or (z2 and not x1 and x0) or (z2 and x1 and not x0) or (z3 and not x1 and not x0) or (z3 and x1 and x0);
y0 <= (z0 and not x1 and not x0) or (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and not x1 and x0) or (z1 and x1 and not x0) or (z2 and not x1 and x0) or (z2 and x1 and not x0) or (z3 and not x1 and not x0);


z3+ <= (z0 and not x1 and not x0) or (z0 and not x1 and x0) or (z1 and not x1 and not x0) or (z1 and not x1 and x0);
z2+ <= (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and x1 and not x0) or (z1 and x1 and x0);
z1+ <= z2;
z0+ <= z3;
y1 <= (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and not x1 and x0) or (z1 and x1 and not x0) or (z2 and not x1 and x0) or (z2 and x1 and not x0) or (z3 and not x1 and not x0) or (z3 and x1 and x0);
y0 <= (z0 and not x1 and not x0) or (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and not x1 and x0) or (z1 and x1 and not x0) or (z2 and not x1 and x0) or (z2 and x1 and not x0) or (z3 and not x1 and not x0);

Trotz, des kleinen Fehlers, der nicht gravierend ist, weil er sich ändern lässt. Immerhin ist das nur ein Übungsprogramm aus ein paar Zeilen und selber nicht interessant. Das ist kein interessantes Programm an und für sich und lässt sich schnell ändern, ausserdem ist die Wahrscheinlichkeit gut, dass es richtigen Code erzeugt. Ich selber bin mehr an dem Schaltwerk interessiert

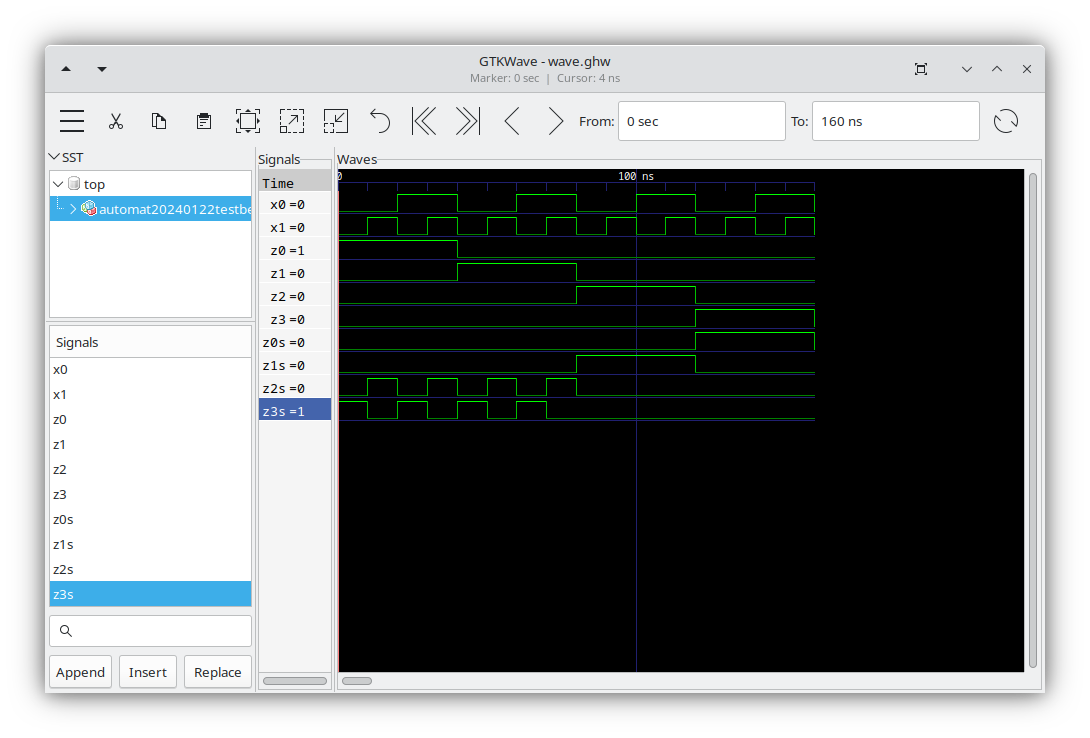

Hier der VHDL Code mit samt Ausgabe von GTKWAVE

library ieee;
use ieee.std_logic_1164.all;

entity automat20240122 is
port (
    z3s, z2s, z1s, z0s: out std_logic;
    z3, z2, z1, z0: in std_logic;
    x1, x0: in std_logic;
    y1, y0: out std_logic
);
end;

architecture behaviour of automat20240122 is
begin
    z3s <= (z0 and not x1 and not x0) or (z0 and not x1 and x0) or (z1 and not x1 and not x0) or (z1 and not x1 and x0);
    z2s <= (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and x1 and not x0) or (z1 and x1 and x0);
    z1s <= z2;
    z0s <= z3;
    y1 <= (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and not x1 and x0) or (z1 and x1 and not x0) or (z2 and not x1 and x0) or (z2 and x1 and not x0) or (z3 and not x1 and not x0) or (z3 and x1 and x0);
    y0 <= (z0 and not x1 and not x0) or (z0 and x1 and not x0) or (z0 and x1 and x0) or (z1 and not x1 and x0) or (z1 and x1 and not x0) or (z2 and not x1 and x0) or (z2 and x1 and not x0) or (z3 and not x1 and not x0);
end;

library ieee;
use ieee.std_logic_1164.all;

entity automat20240122testbench is
port (
    z3s, z2s, z1s, z0s: inout std_logic;
    z3, z2, z1, z0: inout std_logic;
    x1, x0: inout std_logic;
    y1, y0: inout std_logic
);
end;

architecture behaviour of automat20240122testbench is
    component automat20240122
    port (
        z3s, z2s, z1s, z0s: out std_logic;
        z3, z2, z1, z0: in std_logic;
        x1, x0: in std_logic;
        y1, y0: out std_logic
    );
    end component;
begin
    sn: automat20240122 PORT MAP (z3s=>z3s, z2s=>z2s, z1s=>z1s, z0s=>z0s, z3=>z3, z2=>z2, z1=>z1, z0=>z0, x1=>x1, x0=>x0, y1=>y1, y0=>y0);



    z0 <= '1' after 0 ns, '0' after 40 ns;
    z1 <= '0' after 0 ns, '1' after 40 ns, '0' after 80 ns;
    z2 <= '0' after 0 ns, '1' after 80 ns, '0' after 120 ns;
    z3 <= '0' after 0 ns, '1' after 120 ns, '0' after 160 ns;
    x1 <= '0' after 0 ns, '1' after 10 ns, '0' after 20 ns, '1' after 30 ns, '0' after 40 ns, '1' after 50 ns, '0' after 60 ns, '1' after 70 ns, '0' after 80 ns, '1' after 90 ns, '0' after 100 ns, '1' after 110 ns, '0' after 120 ns, '1' after 130 ns, '0' after 140 ns, '1' after 150 ns, '0' after 160 ns;

    x0 <= '0' after 0 ns, '0' after 10 ns, '1' after 20 ns, '1' after 30 ns, '0' after 40 ns, '0' after 50 ns, '1' after 60 ns, '1' after 70 ns, '0' after 80 ns, '0' after 90 ns, '1' after 100 ns, '1' after 110 ns, '0' after 120 ns, '0' after 130 ns, '1' after 140 ns, '1' after 150 ns, '0' after 160 ns;

end;

Image Screenshot_20240122_182236
