Re: Das Steckboard

Also, jetzt kommt die Rueckkopplungsschaltung zum Erzeugen von Cosinus-Foermigen Signalen und ich nehme einen - Drehko - dann koennen wir auf dem Oszi sehen, vorrausgesetzt es funktioniert, dass sich die Periode des Signals aendert, wenn wir dran drehen.

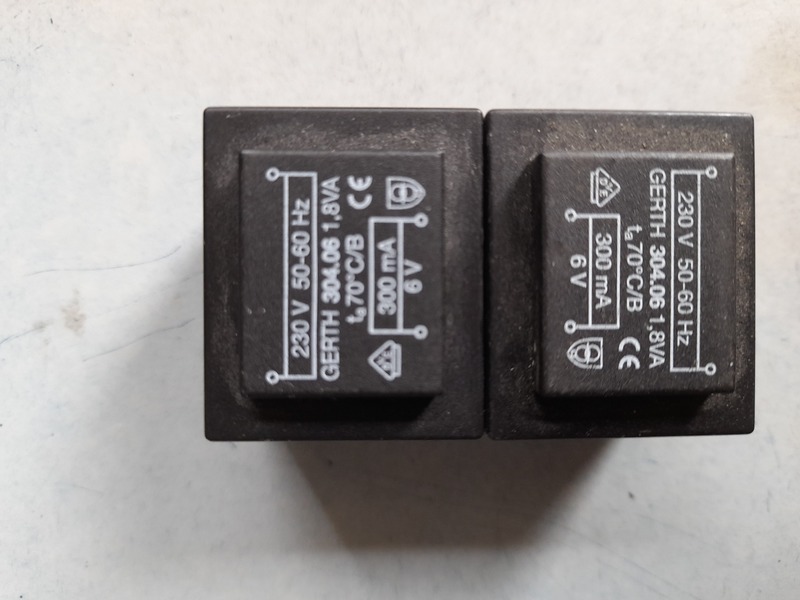

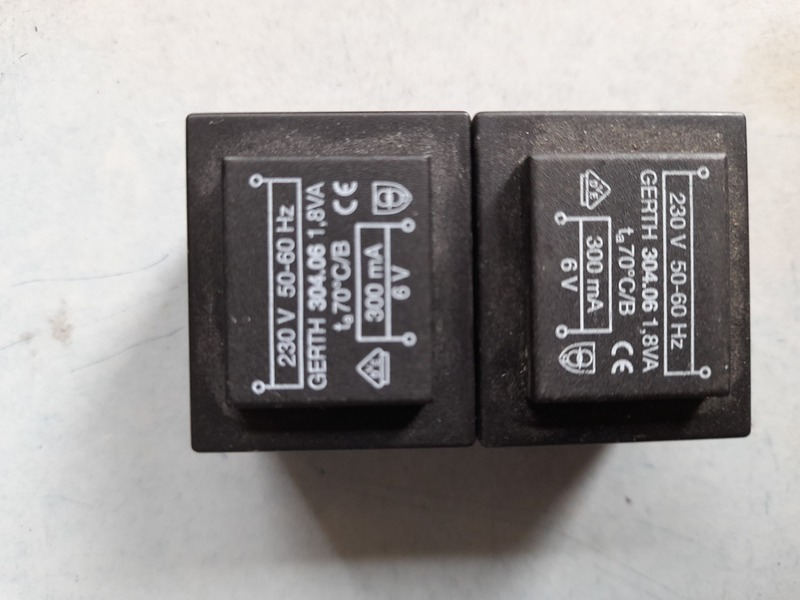

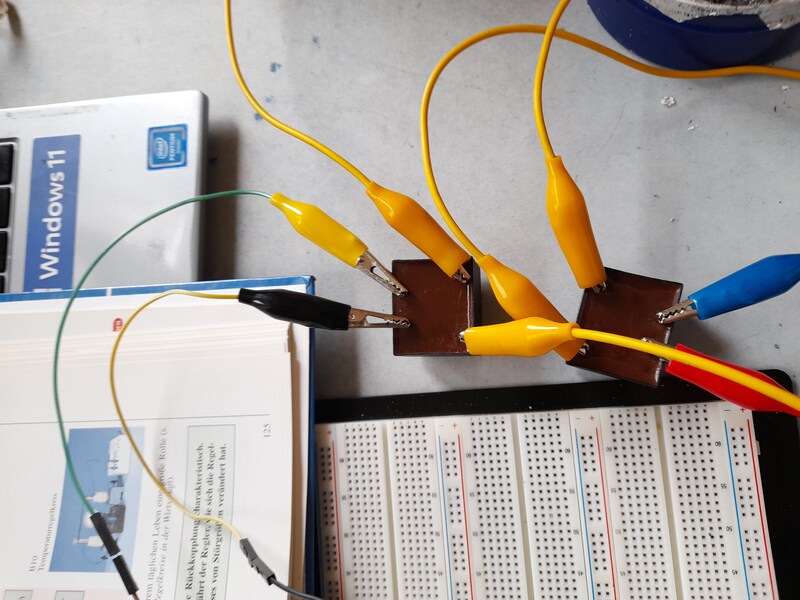

Das sind meine trafos

Ich habe einen BC 548 Transistor. Bei denen steht ein BC 140. Beide sind NPN hoffentlich. Die Widerstaende habe ich.

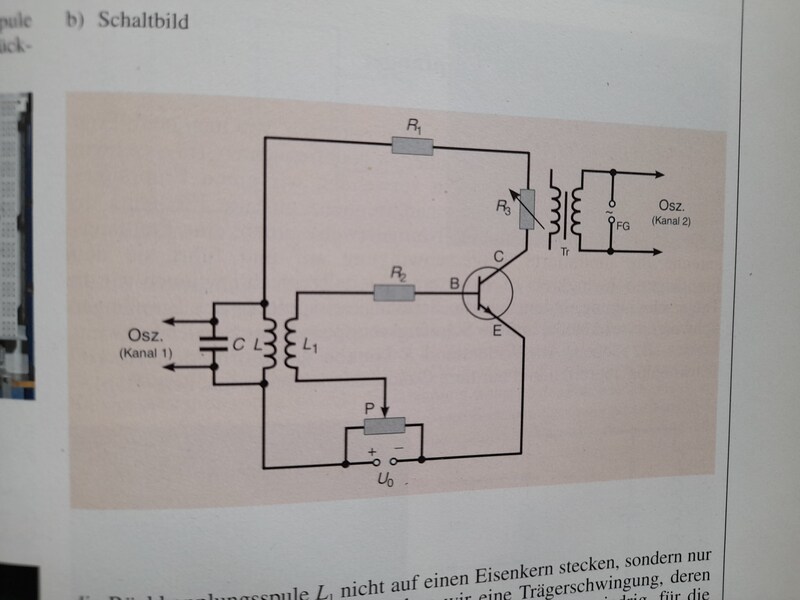

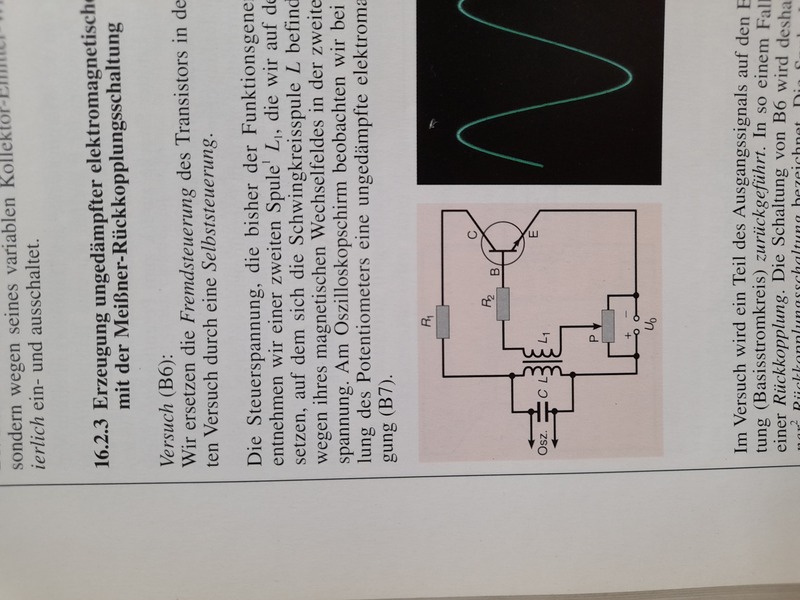

Ok, die schaltung

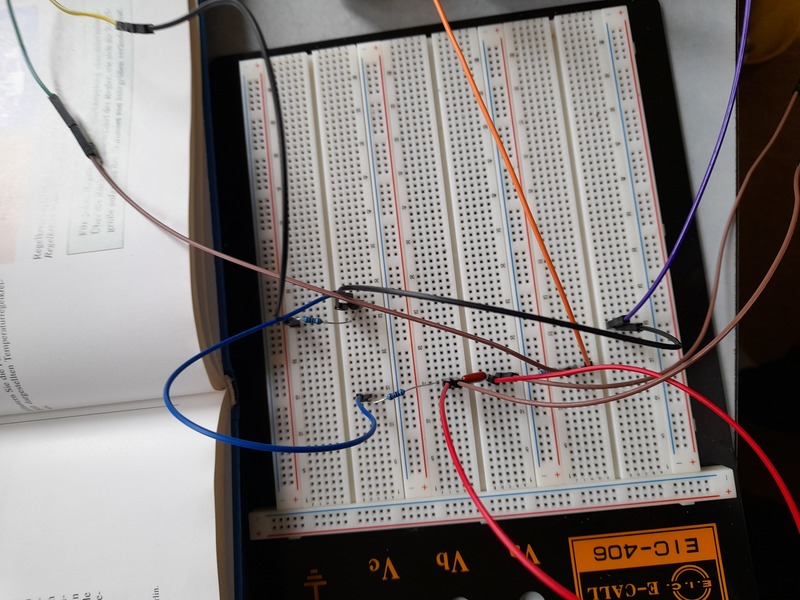

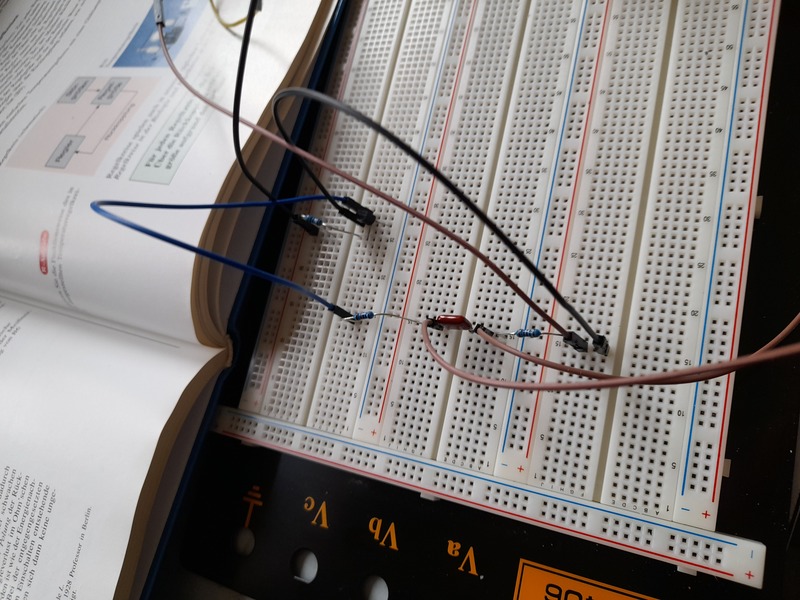

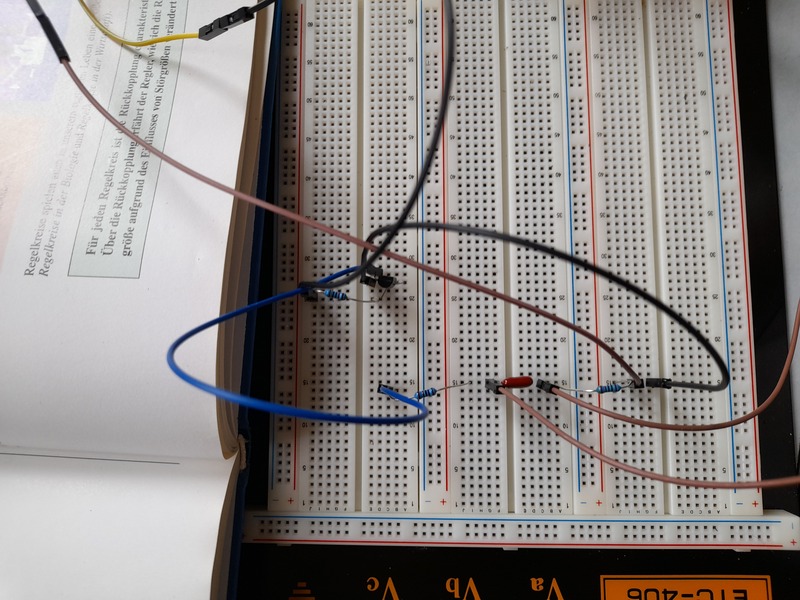

Ich habe noch stromquelle dazu gemacht

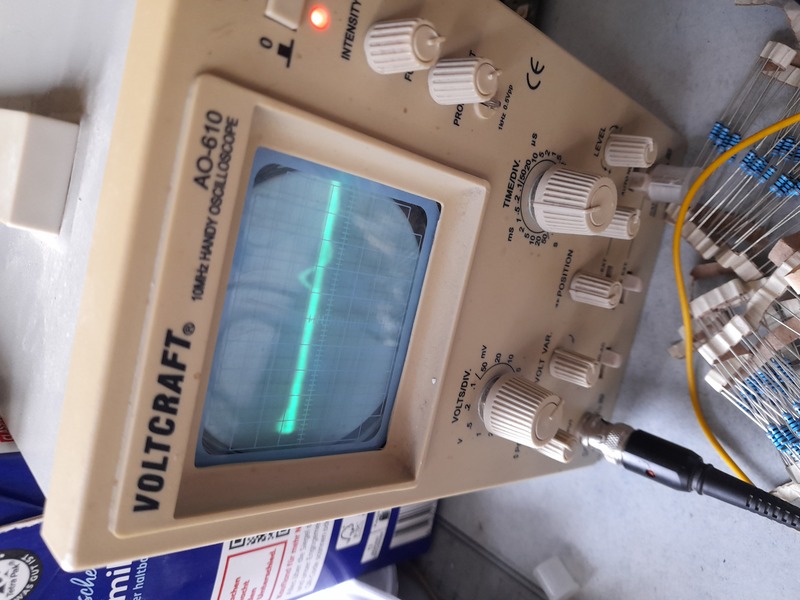

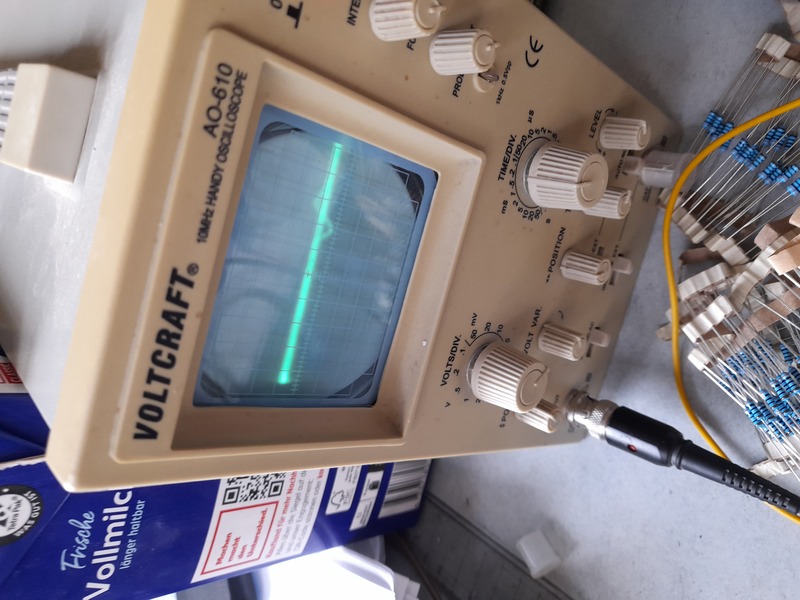

Verrueckt Leute, aber ich habe eine Welle erzeugt

Das ist die Realitaet ueber einen Impuls entstehen eine quasi gedaempfte Schwingung. Fuer diesen Impuls sind beide Trafos notwendig. Unterbrechen ich die Verbindung zwischen ihnen bleibt das Signal. Nehme ich trafo1 oder 2, oder Spannung weg, gibt es kein Signal

Es wurde eines erzeugt, was Mit beiden im Verbindung steht. Eindeutig. Es ist teil der UEbungen das zu verbessern

Ach ja, ganz stimmt das auch nicht.es ist besser. Unterbrechen ich die Verbindung zwischen Trafos, gibt es ein Signal, aber es aendert sich.

Jetzt mache ich als UEbung, die Schaltung mit dem NE555.
