Re: Das neue Auswendig lernen und die neuen UEbungen -

Jetzt mache ich den Algorithmus per hand, aber am Computer

So geht der Algorithmus

pred[r] = r
component[r] = r
Q.Append(r)
while Q.IsNotEmpty():
  v = Q.Top()
  for w in Neighborhood(v):
    if pred[w] == None:
      pred[w] = v
      component[w] = component[v]
      Q.Append(w)

Und jetzt los, ich fange bei zweiten Graphen an, mit Knoten (a)

1.)

pred := {'a', none, none, none, none, none, none}
component := {(a,a)}
queue := {'a'}

2.)
2.1.)

Neighbourhoud ('a') := {'b', 'e'}
component := {(a,a),(b,a)}
pred := {'a','b', none, none, none, none, none}
queue := {'b'}

2.2.)

Neighbourhoud ('a') := {'b', 'e'}
component := {(a,a),(b,a),(e,a)}
pred := {'a','b', none, none,  'e', none, none}
queue := {'e', 'b'}

3.)
3.1.)

Neighbourhoud ('b') := {'a', 'e', 'f'}
component := {(a,a),(b,a),(e,a),(f,a)}
pred := {'a', 'b', none, none, 'e', 'f', none}
queue := {'f', 'e'}

4.)
4.1.)

Neighbourhoud ('e') := {'c', 'b', 'd'}
component := {(a,a),(b,a),(c,a),(e,a),(f,a)}
pred := {'a', 'b', 'c', none, 'e', 'f', none}
queue := {'c', 'f', 'e'}

4.2.)

xx (b)

4.3.)

Neighbourhoud ('e') := {'c', 'b', 'd'}
component := {(a,a),(b,a),(c,a),(d,a),(e,a),(f,a)}
pred := {'a', 'b', 'c', 'd', 'e', 'f', none}
queue := {'d', 'c', 'f', 'e'}

5.)

xx (e)

queue := {'d', 'c', 'f'}

6.)

xx (f)

queue := {'d', 'c'}

7.)

xx (c)

8.)

Neighbourhoud ('d') := {'g'}
component := {(a,a),(b,a),(c,a),(d,a),(e,a),(f,a),(g,a)}
pred := {'a', 'b', 'c', 'd', 'e', 'f', 'g'}
queue := {'g'}

9.)

xx (g)

FERTIG

Die Komponente

C := {(a,b),(a,e),(b,f),(e,c),(e,d),(d,g)}

[/code]

So, ich probiere das jetzt mit einem gewichteten Graphen. Ich suche mir 5 Punkte Mit Google Maps in Tuebingen

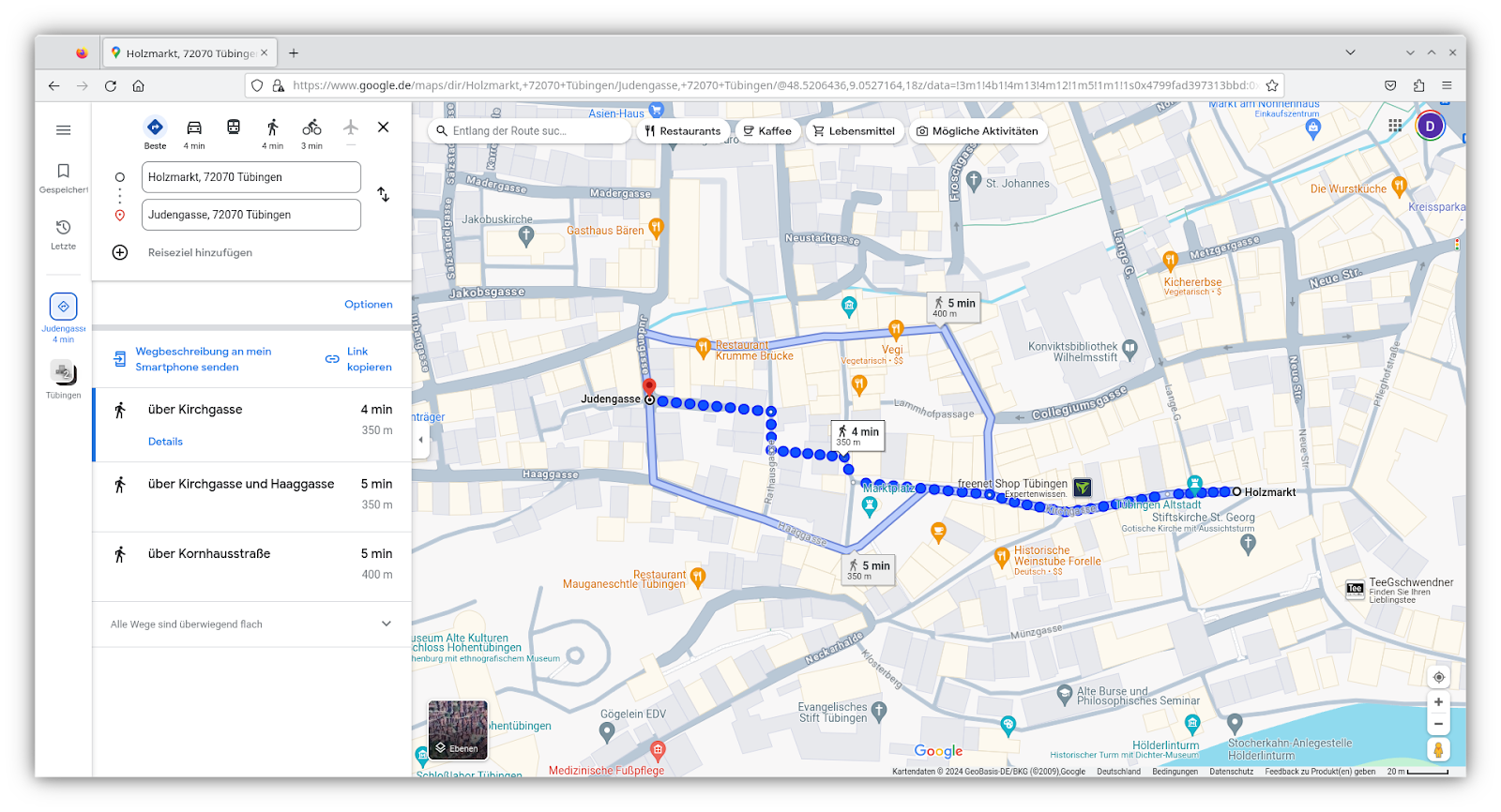

Durch Google Maps, lasse ich mir die Abstaende - nicht etwas Koordinaten von jedem Punkt zu jedem Angeben

Ich muss die Abstaende nehmen nicht die Koordinaten (Laenge, Breite), weil zwischen den Punkten sind strassen und ich fliege nicht durch Tuebingen

Die abstaende sind jeweils die Gewichte im Graphen

Ich muss die abstaende per Hand eingeben, sonst muesste ich eine Schnittstelle fuer Google Schreiben

Ich nehme an, das sind

5!

verschiedene Abstaende

Also

5*4*3*2*1

Ich speichere die jeweiligen Abstaende, so wie die Punkte

Ich schreibe den Algorithmus neu und errechne die Summe der Abstaende. Ich suche den laengsten und kuerzesten Weg, mit dem Algorithmus

Nachher laufe ich die Wege durch Tuebingen und lasse mir die vom Smartphone mit google aufgeschriebene Laenge der Route ausrechnen

1.) Holzmarkt
2.) Judengasse
3.) Neckarbruecke
4.) Jakobuskirche
5.) Kelternplatz

(Holzmarkt, Judengasse)
(Holzmarkt, Neckarbruecke)
(Holzmarkt, Jakobuskirche)
(Holzmarkt, Kelternplatz)

(Judengasse, Neckarbruecke)
(Judengasse, Jakobuskirche)
(Judengasse, Kelternplatz)

(Neckarbruecke, Jakobuskirche)
(Neckarbruecke, Kelternplatz)

(Jakobuskirche, Kelternplatz)


(Holzmarkt, Judengasse, 350m)
(Holzmarkt, Neckarbruecke, 300m)
(Holzmarkt, Jakobuskirche, 500m)
(Holzmarkt, Kelternplatz, 600m)

(Judengasse, Neckarbruecke, 160m)
(Judengasse, Jakobuskirche, 160m)
(Judengasse, Kelternplatz, 350m)

(Neckarbruecke, Jakobuskirche, 800m)
(Neckarbruecke, Kelternplatz, 950m)

(Jakobuskirche, Kelternplatz, 220m

Es sind nur 4*3*2*1)
