20250915

2025-09-15, 09:28 Uhr bis 09:54 Uhr: postfix lernen
2025-09-15, 09:58 Uhr bis ...
2025-09-15, 10:07 Uhr bis 10:30 Uhr: postfix lernen
...
2025-09-15, 11:12 Uhr bis 11:24 Uhr: auswendig
2025-09-15, 11:30 Uhr

2025-09-16, 08:42 Uhr bis 08:46 uhr bis

2025-09-17, 08:17 Uhr bis

2025-09-17, 14:22 Uhr bis

2025-09-18,


2025-09-18, 14:06 Uhr bis

10:17 uhr

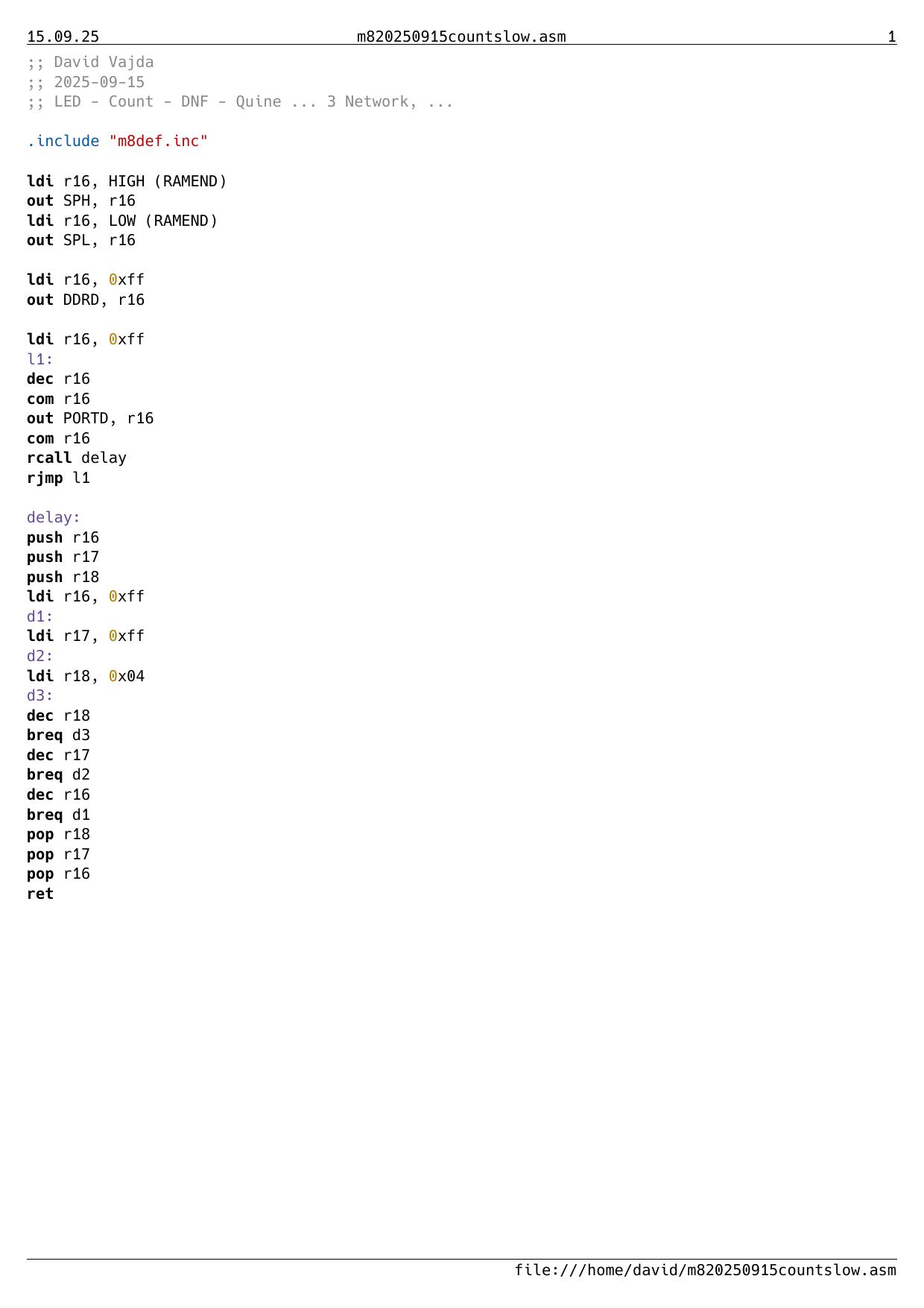

Image m820250915countslow-1


                                GAL16V8

                          -------\___/-------
                      CLK |  1           20 | VCC
                          |                 |
                       X2 |  2           19 | NC
                          |                 |
                       X1 |  3           18 | NC
                          |                 |
                       X0 |  4           17 | NC
                          |                 |
                       NC |  5           16 | NC
                          |                 |
                       NC |  6           15 | NC
                          |                 |
                       NC |  7           14 | NC
                          |                 |
                       NC |  8           13 | NC
                          |                 |
                       NC |  9           12 | Y
                          |                 |
                      GND | 10           11 | /OE
                          -------------------


Pin 19 = NC           XOR = 0   AC1 = 0
  0  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
  1  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
  2  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
  3  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
  4  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
  5  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
  6  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
  7  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx

Pin 18 = NC           XOR = 0   AC1 = 0
  8  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
  9  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 10  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 11  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 12  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 13  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 14  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 15  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx

Pin 17 = NC           XOR = 0   AC1 = 0
 16  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 17  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 18  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 19  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 20  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 21  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 22  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 23  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx

Pin 16 = NC           XOR = 0   AC1 = 0
 24  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 25  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 26  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 27  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 28  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 29  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 30  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 31  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx

Pin 15 = NC           XOR = 0   AC1 = 0
 32  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 33  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 34  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 35  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 36  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 37  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 38  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 39  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx

Pin 14 = NC           XOR = 0   AC1 = 0
 40  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 41  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 42  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 43  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 44  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 45  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 46  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 47  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx

Pin 13 = NC           XOR = 0   AC1 = 0
 48  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 49  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 50  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 51  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 52  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 53  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 54  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 55  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx

Pin 12 = Y            XOR = 1   AC1 = 0
 56  -x-- ---- -x-- ---- ---- ---- ---- ----
 57  -x-- x--- ---- ---- ---- ---- ---- ----
 58  x--- -x-- x--- ---- ---- ---- ---- ----
 59  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 60  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 61  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 62  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
 63  xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx
GAL16V8
DNFQUINE3NETQUINE20250915DAVIDVAJDA

CLK     X2  X1  X0  NC  NC  NC  NC  NC  GND
/OE      Y  NC  NC  NC  NC  NC  NC  NC  VCC

    Y   =   !X2 & !X0 #
            !X2 & X1 #
            X2 & !X1 & X0;

DESCRIPTION
A QUINE MC CLUSKEY 3 NETWORK, DNF, 20250915

Used Program:   GALasm 2.1
GAL-Assembler:  GALasm 2.1
Device:         GAL16V8

*F0
*G0
*QF2194
*L1792 10111111101111111111111111111111
*L1824 10110111111111111111111111111111
*L1856 01111011011111111111111111111111
*L2048 00000001
*L2056 0100010001001110010001100101000101010101010010010100111001000101
*L2120 00000000
*L2128 1111111111111111111111111111111111111111111111111111111111111111
*L2192 1
*L2193 0
*C1805
*
54d0


 Pin # | Name     | Pin Type
-----------------------------
   1   | CLK      | Input
   2   | X2       | Input
   3   | X1       | Input
   4   | X0       | Input
   5   | NC       | Input
   6   | NC       | Input
   7   | NC       | Input
   8   | NC       | Input
   9   | NC       | Input
  10   | GND      | GND
  11   | /OE      | Input
  12   | Y        | Output
  13   | NC       | NC
  14   | NC       | NC
  15   | NC       | NC
  16   | NC       | NC
  17   | NC       | NC
  18   | NC       | NC
  19   | NC       | NC
  20   | VCC      | VCC

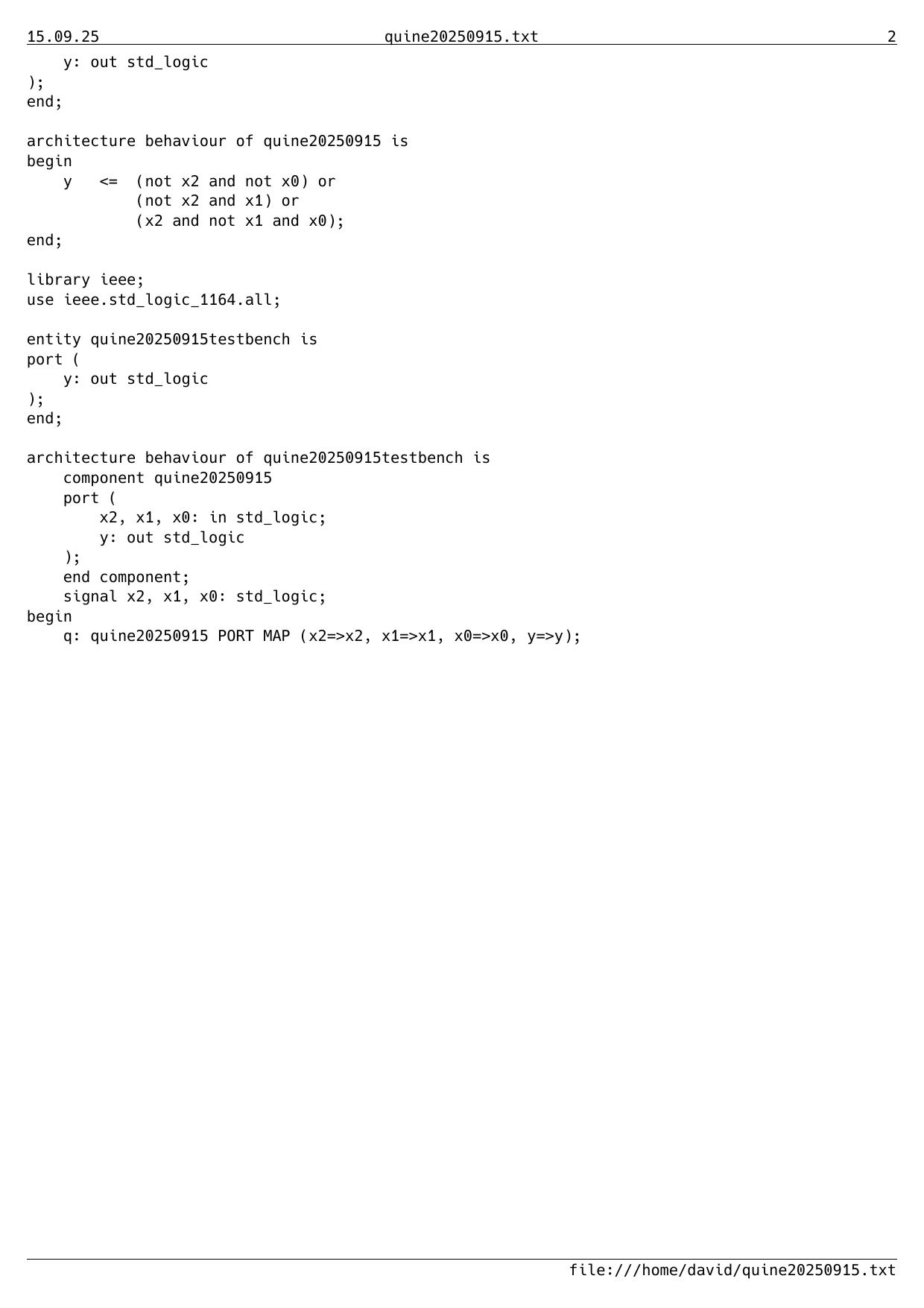

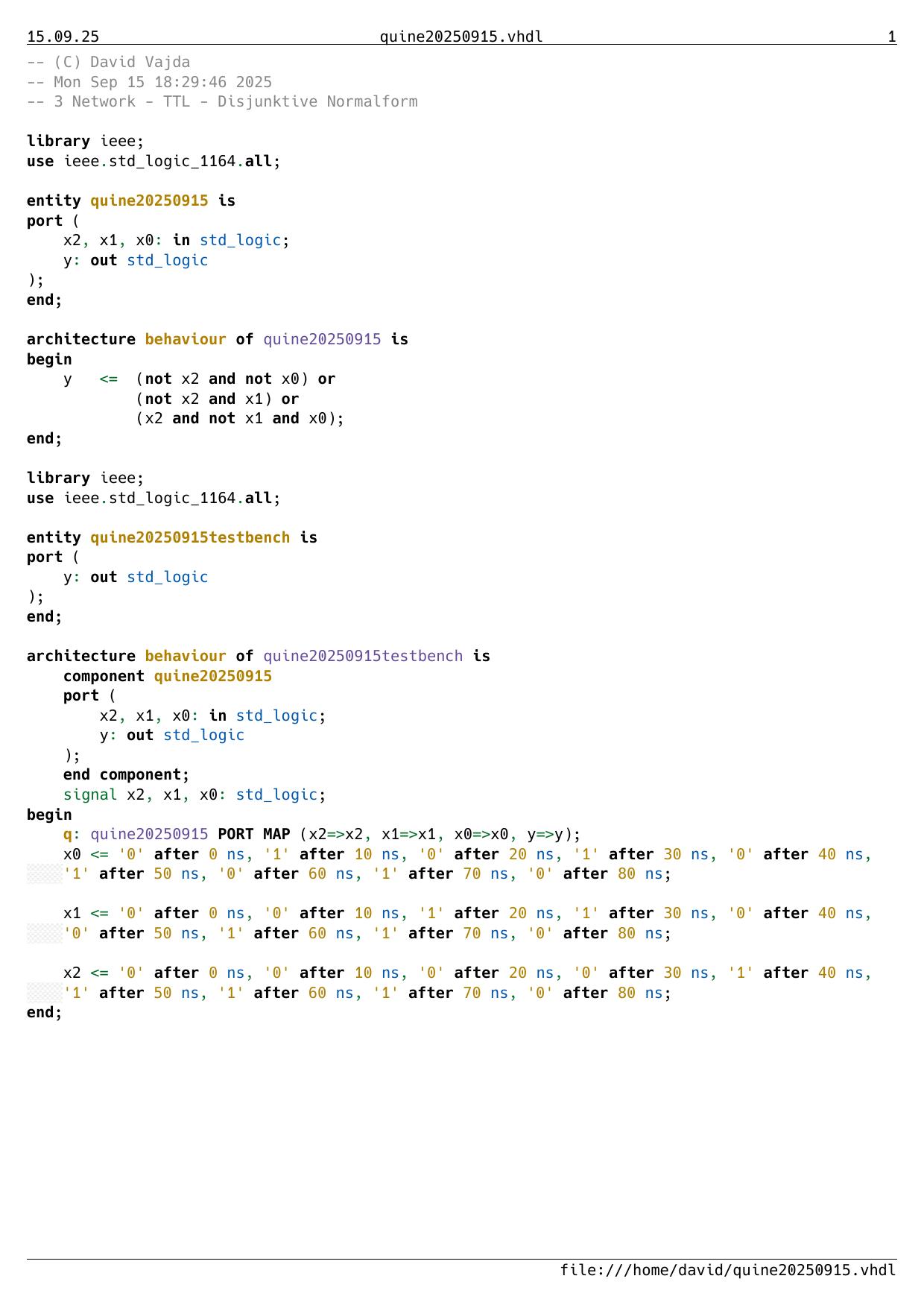

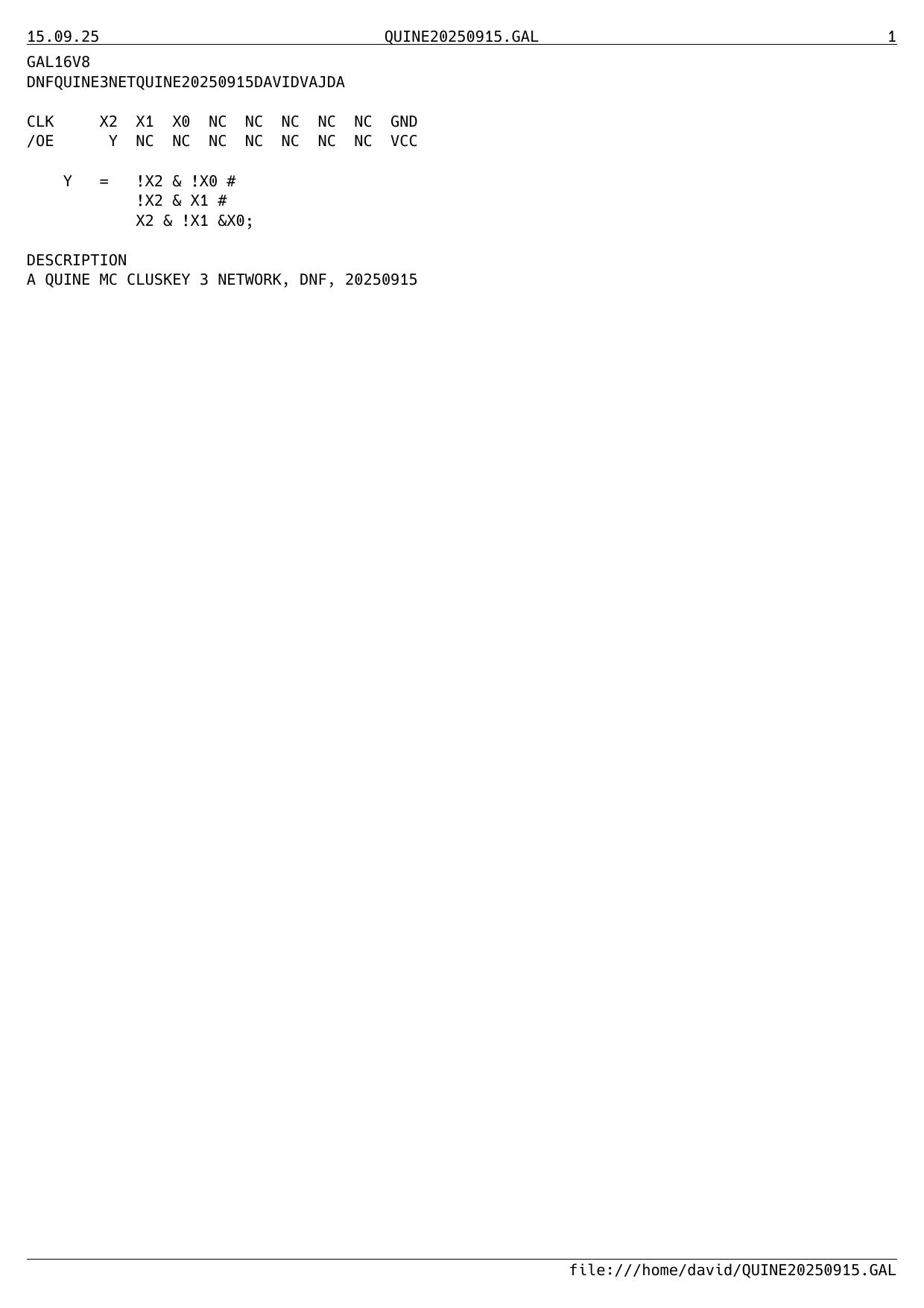

Image quine20250915print001-1 Image QUINE20250915print001-1 Image quine20250915print001-2 Image quine20250915print002-1

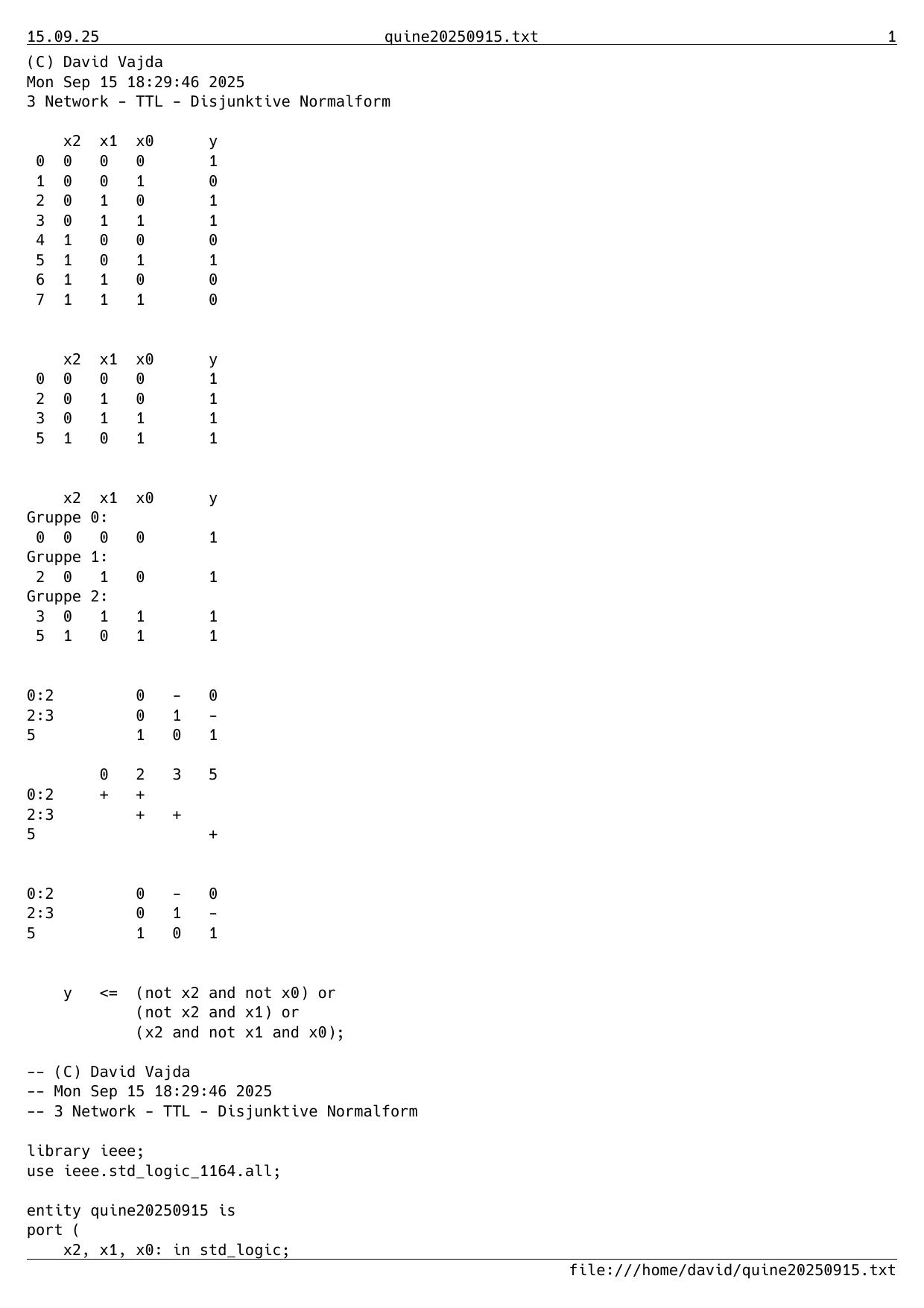

(C) David Vajda
Mon Sep 15 18:29:46 2025
3 Network - TTL - Disjunktive Normalform

	x2	x1	x0		y
 0	0	0	0		1
 1	0	0	1		0
 2	0	1	0		1
 3	0	1	1		1
 4	1	0	0		0
 5	1	0	1		1
 6	1	1	0		0
 7	1	1	1		0


	x2	x1	x0		y
 0	0	0	0		1
 2	0	1	0		1
 3	0	1	1		1
 5	1	0	1		1


	x2	x1	x0		y
Gruppe 0:
 0	0	0	0		1
Gruppe 1:
 2	0	1	0		1
Gruppe 2:
 3	0	1	1		1
 5	1	0	1		1


0:2			0	-	0
2:3			0	1	-
5			1	0	1

		0	2	3	5
0:2		+	+
2:3			+	+
5					+


0:2			0	-	0
2:3			0	1	-
5			1	0	1


	y	<=	(not x2 and not x0) or
			(not x2 and x1) or
			(x2 and not x1 and x0);

-- (C) David Vajda
-- Mon Sep 15 18:29:46 2025
-- 3 Network - TTL - Disjunktive Normalform

library ieee;
use ieee.std_logic_1164.all;

entity quine20250915 is
port (
	x2, x1, x0: in std_logic;
	y: out std_logic
);
end;

architecture behaviour of quine20250915 is
begin
	y	<=	(not x2 and not x0) or
			(not x2 and x1) or
			(x2 and not x1 and x0);
end;

library ieee;
use ieee.std_logic_1164.all;

entity quine20250915testbench is
port (
	y: out std_logic
);
end;

architecture behaviour of quine20250915testbench is
	component quine20250915
	port (
		x2, x1, x0: in std_logic;
		y: out std_logic
	);
	end component;
	signal x2, x1, x0: std_logic;
begin
	q: quine20250915 PORT MAP (x2=>x2, x1=>x1, x0=>x0, y=>y);
-- (C) David Vajda
-- Mon Sep 15 18:29:46 2025
-- 3 Network - TTL - Disjunktive Normalform

library ieee;
use ieee.std_logic_1164.all;

entity quine20250915 is
port (
	x2, x1, x0: in std_logic;
	y: out std_logic
);
end;

architecture behaviour of quine20250915 is
begin
	y	<=	(not x2 and not x0) or
			(not x2 and x1) or
			(x2 and not x1 and x0);
end;

library ieee;
use ieee.std_logic_1164.all;

entity quine20250915testbench is
port (
	y: out std_logic
);
end;

architecture behaviour of quine20250915testbench is
	component quine20250915
	port (
		x2, x1, x0: in std_logic;
		y: out std_logic
	);
	end component;
	signal x2, x1, x0: std_logic;
begin
	q: quine20250915 PORT MAP (x2=>x2, x1=>x1, x0=>x0, y=>y);
	x0 <= '0' after 0 ns, '1' after 10 ns, '0' after 20 ns, '1' after 30 ns, '0' after 40 ns, '1' after 50 ns, '0' after 60 ns, '1' after 70 ns, '0' after 80 ns;

	x1 <= '0' after 0 ns, '0' after 10 ns, '1' after 20 ns, '1' after 30 ns, '0' after 40 ns, '0' after 50 ns, '1' after 60 ns, '1' after 70 ns, '0' after 80 ns;

	x2 <= '0' after 0 ns, '0' after 10 ns, '0' after 20 ns, '0' after 30 ns, '1' after 40 ns, '1' after 50 ns, '1' after 60 ns, '1' after 70 ns, '0' after 80 ns;
end;

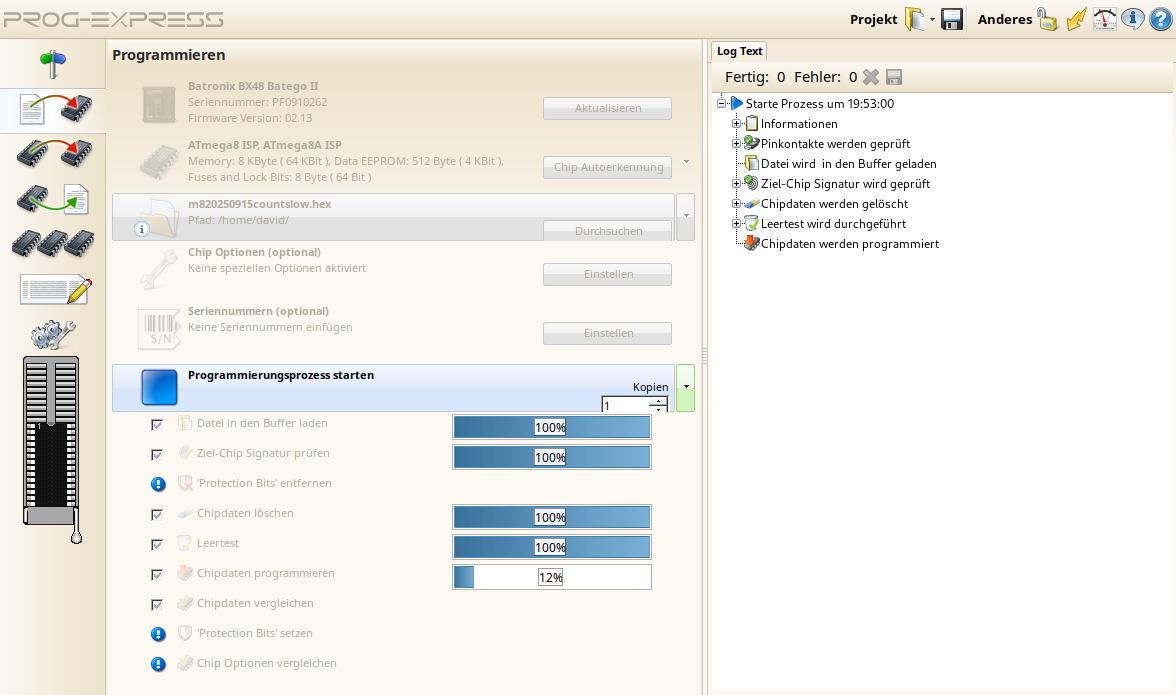

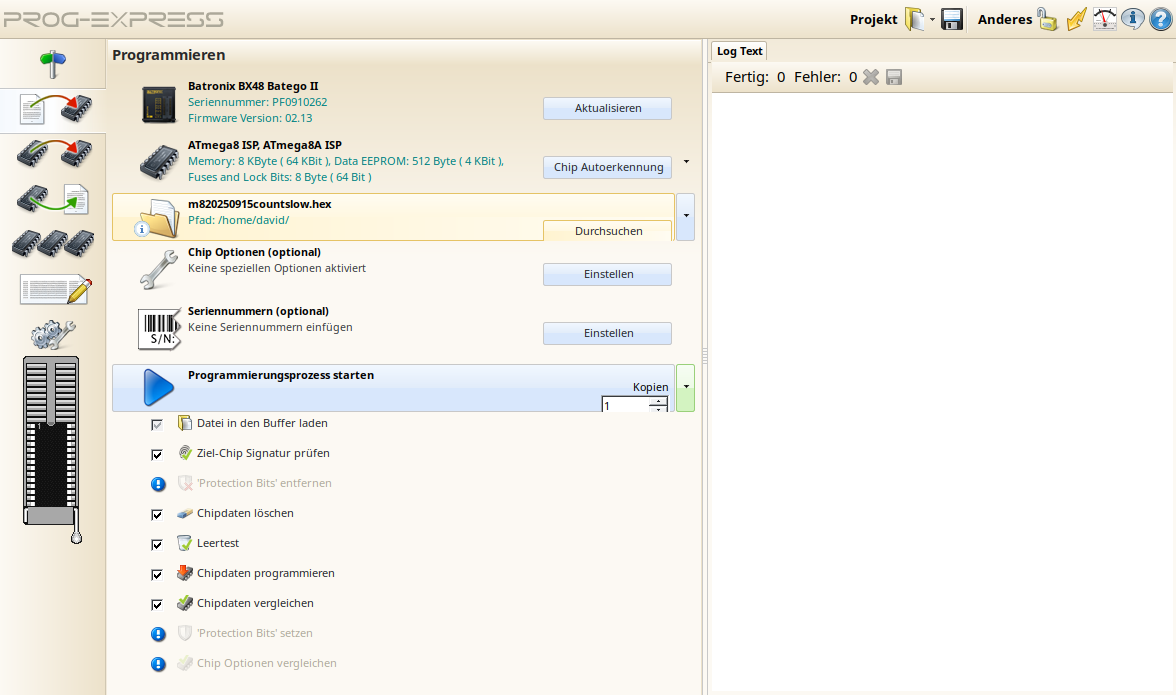

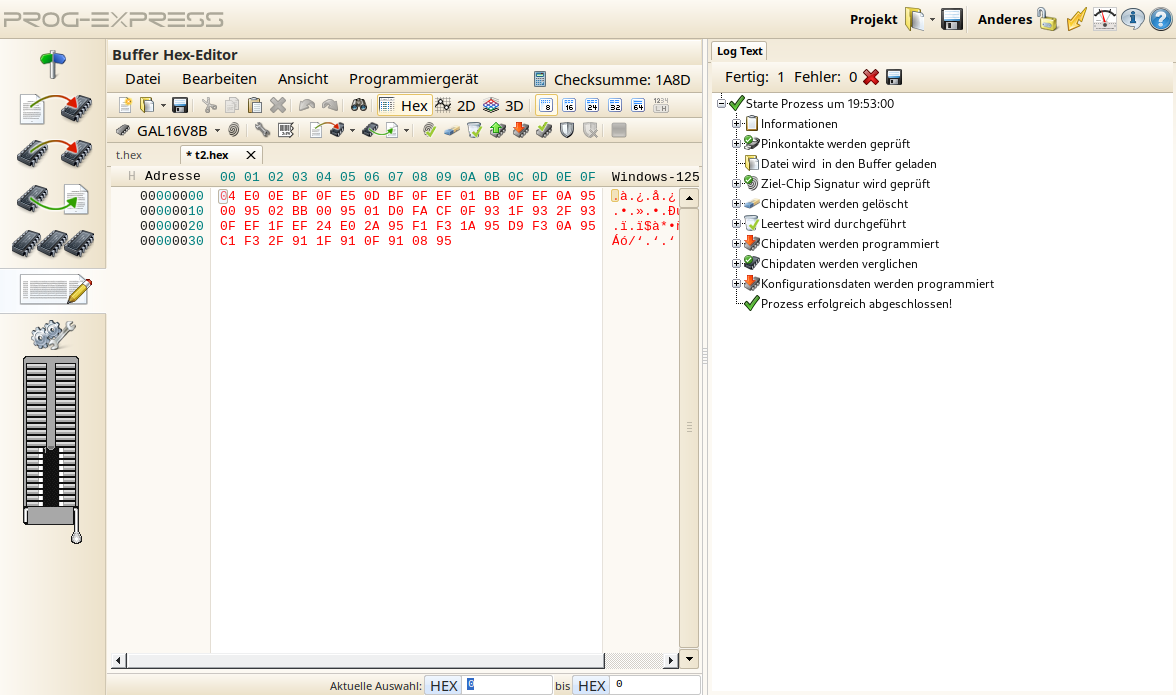

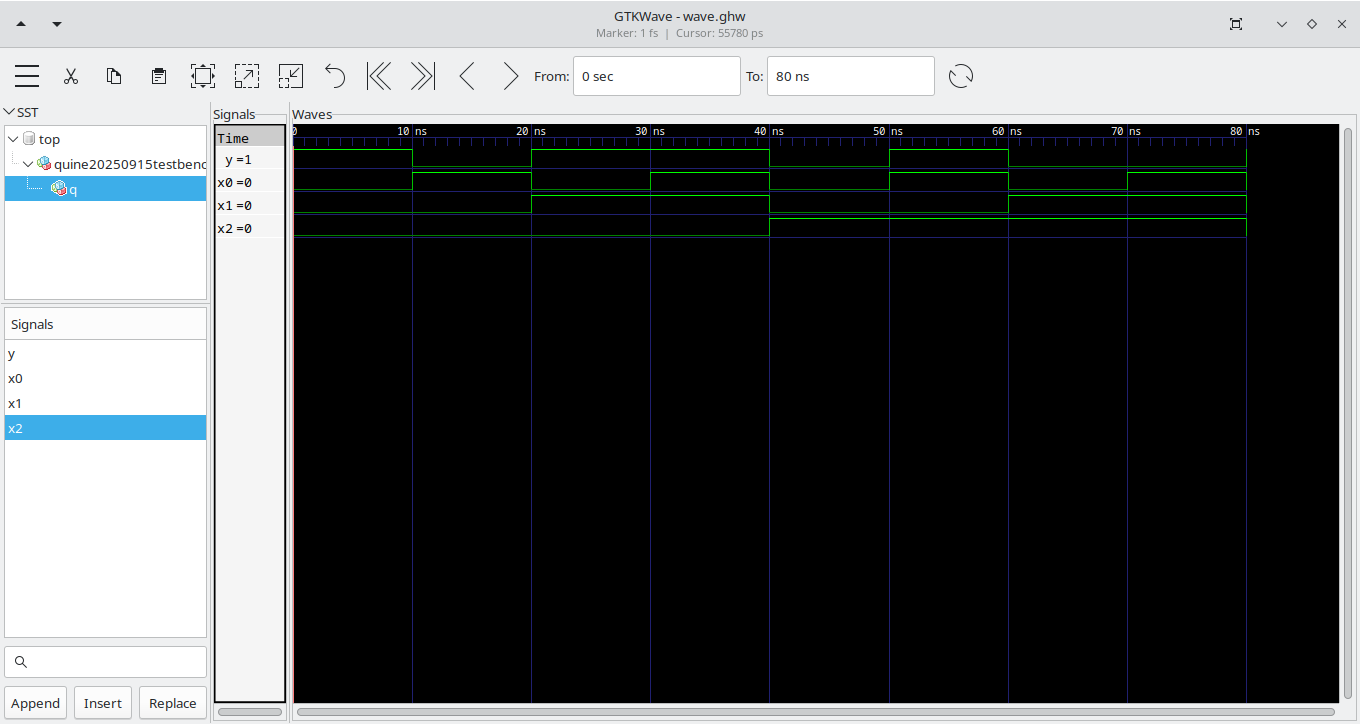

Image Screenshot_20250915_184111 Image Screenshot_20250915_195253 Image Screenshot_20250915_195305 Image Screenshot_20250915_195406
